Hva er de 4 hoveddelene i et dypsporkulelager?

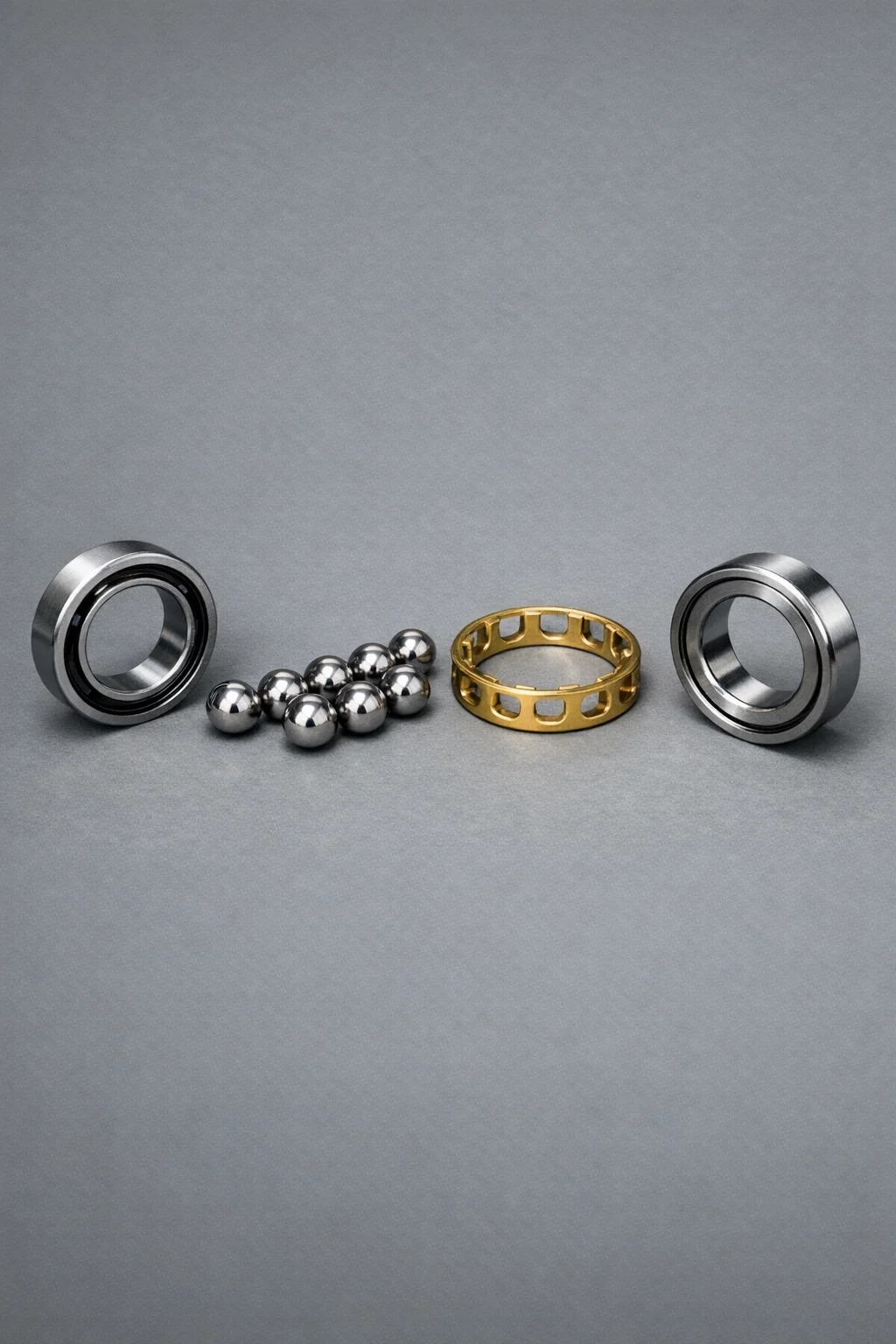

For å forstå a dypt sporkulelager , bare å ta den fra hverandre avslører dens veldig enkle og klare struktur. Det er som en nøye designet "presisjonssandwich", hovedsakelig sammensatt av fire deler:

1. Ytre Ring

Plassering: Dette er den ytterste ringen på lageret.
Funksjon: Dens ytre overflate er vanligvis festet til maskinens base eller hus. Den indre siden av den ytre ringen har en dypt rillet sirkulær "raceway".
Enkel forståelse: Det er som en sirkulær "vegg" som holder alle delene på plass, og gir et ytre spor for stålkulene å løpe på.

2. Indre ring

Plassering: Dette er den innerste ringen i lageret.
Funksjon: Dens indre boring er direkte montert på den roterende akselen. Den ytre siden av den indre ringen har også en dyp rille "raceway", rett overfor den ytre ringens spor.
Enkel forståelse: Det er det "tettsittende plagget" på skaftet, som roterer raskt med skaftet og jobber med den ytre ringen for å danne et lag for stålkulene å rulle inn.

3. Stålkuler / rullende elementer

Plassering: Innklemt mellom sporene på den indre og ytre ringen.
Funksjon: Dette er delene som faktisk gjør "løpingen". De reduserer friksjonen til et minimum ved å rulle i stedet for å skli.
Enkel forståelse: Som hjulene på bunnen av rulleskøyter. På grunn av disse glatte, runde kulene, roterer akselen jevnt som om den var smurt.

4. Bur / holder

Plassering: Som små klør, skiller stålkulene én etter én.
Funksjon: Jobben er å holde stålkulene "på linje." Uten den ville stålkulene alle trenge seg sammen og kollidert, og lageret ville ikke kunne rotere.
Enkel forståelse: Det er "disiplinoffiseren" i lageret, som sikrer at hver stålkule forblir i sin egen posisjon, uten å løpe rundt eller kollidere.
